BADIALI CISTERNE SRL

SERBATOIO CONTENITORE PER RISCALDAMENTO GRUPPI ELETTROGENI

SERBATOIO CONTENITORE per GRUPPI ELETTROGENI e per PRODUZIONE di CALORE

Costruito con caratteristiche come da  DPR 1931 DEL 22/12/70 e circolare 72 del 29/07/71 , D. M. 28/04/2005.

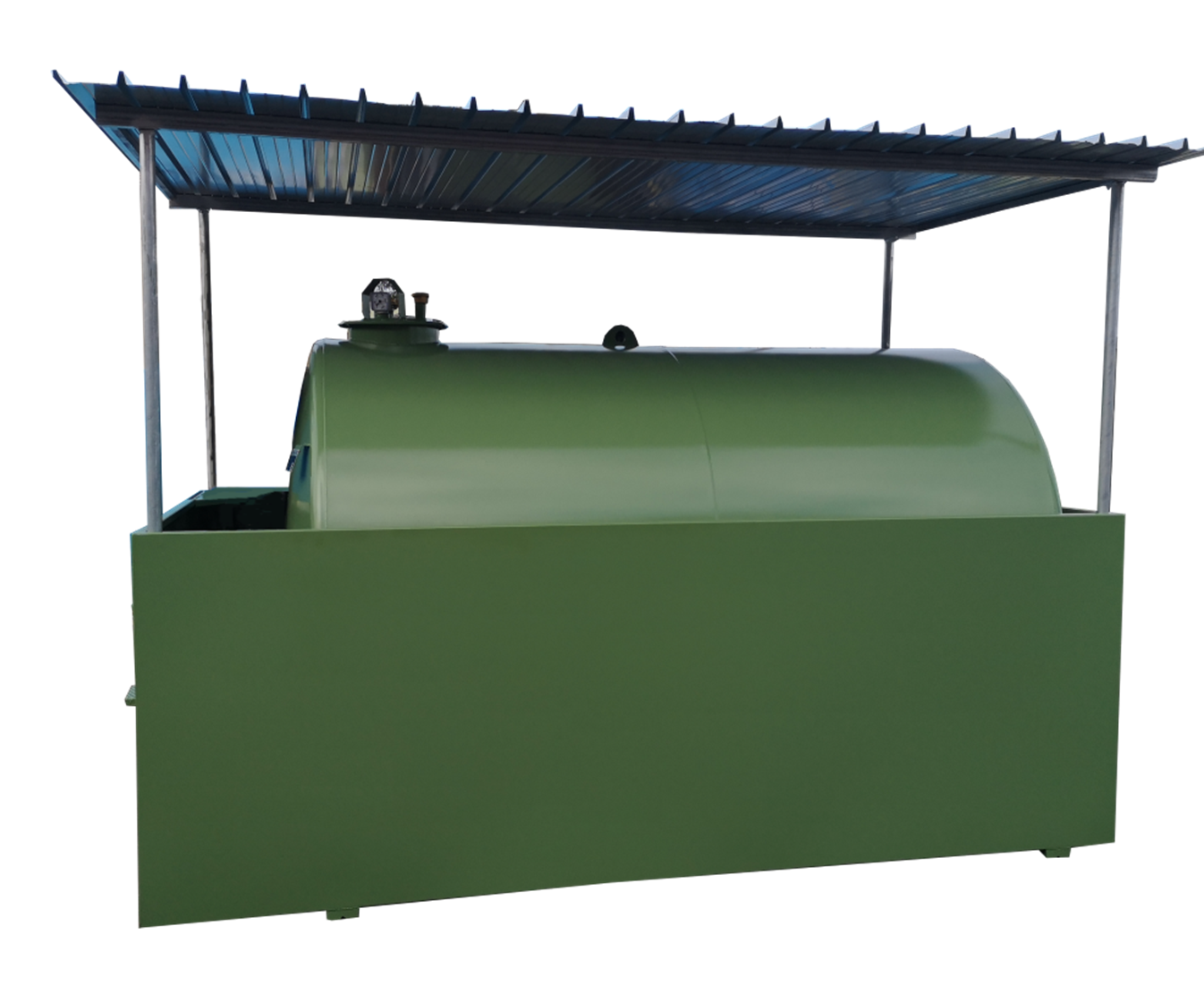

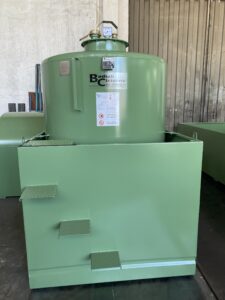

SERBATOIO ad asse orizzontale cilindrico (asse verticale per capacità Lit. 490), costruito con fondi bombati e lamiera calandrata in acciaio al carbonio S 235 JR UNI EN 10025, saldato ad arco sommerso, collaudato a tenuta e successivamente trattati con smalto bicomponente poliuretanico verde ral. 6011.
Corredato di:
* passo d’uomo Ø 400 mm coperchio imbullonato e guarnizione completo di ghiera con attacco rapido di carico da 3″ lucchettabile, valvola limitatrice di carico tal 90% della capienza geometrica del serbatoio, sfiato con retina rompifiamma da 1”1/2, indicatore meccanico di livello, visibile esternamente, con tubo di protezione interno per il galleggiante;
* piedi d’appoggio anti-rotolamento,
* scarico di fondo per eventuali pulizie periodiche con tappo di sicurezza,
* tubo di aspirazione esterno rialzato per consentire un’idonea decantazione del gasolio, l’aspirazione è dotata di valvola di non-ritorno e valvola a sfera,
* attacchi ausiliari di pescaggio e ritorno da G.E. e
* punto di collegamento per la messa a terra ed equipotenziale.

BACINO DI CONTENIMENTO
Realizzato in lamiera di acciaio carbonio S 235 JR UNI EN 10025 con telaio di fondo autoportante già predisposto per il fissaggio mediante bulloni ai piedi del serbatoio; adatto al posizionamento su qualsiasi terreno (anche per ubicazione permanente). Realizzato con capacità pari al 110% del volume nominale del serbatoio come prescritto dalle direttive di sicurezza del D.M. 22/11/20217. Completo di piastre di sollevamento, attacco di messa a terra e manicotto con tappo di scarico, n° 4 alloggiamenti idonei al montaggio e fissaggio dei montanti della tettoia, trattato con smalto bicomponente poliuretanico verde Ral 6011.

CAPACITA’ DISPONIBILI
I serbatoi sono prodotti con le seguenti capacità: Lit. 490 – Lit. 990 – Lit. 1.300 – Lit. 1.800 – Lit. 2.500 – Lit. 3.000 – Lit. 4.000 – Lit. 4.950 – Lit. 5.000 – Lit. 5.900 – Lit. 7.000 e Lit. 9.000 (nella scheda sottostante le rispettive dimensioni).

MODELLI DISPONIBILI:

COD. CAPACITÀ (Lit.) LUNGHEZZA (mm) LARGHEZZA (mm) H. TOTALE (mm)
900SE 990 1600 1200 1500
1300SE 1300 1800 1200 1500
1800SE 1800 2000 1400 1700
2500SE 2500 2430 1400 1700
3000SE 3000 2430 1500 1850
4000SE 4000 2550 1750 2000
4950SE 4950 3000 1750 2000
5000SE 5000 3200 1750 2000
6000SE 6000 3500 1750 2000
7000SE 7000 3800 1900 2100
9000SE 9000 3900 2000 2300

Opzional
